Démontage T10
Voici la procédure pour démonter une machine Toshiba T10.
Débrancher l'alimentation avant toute manipulation
Au dos du T10, dévisser les deux grosse vis (entouré en rouge)
L'UC peut se décaler du socle
Pour démonter le pied de la caisse
Dévisser à l'aide d'un tournevis cruciforme les 7 vis (entouré en rouge) et bien les garder
Pour accéder a la carte mère

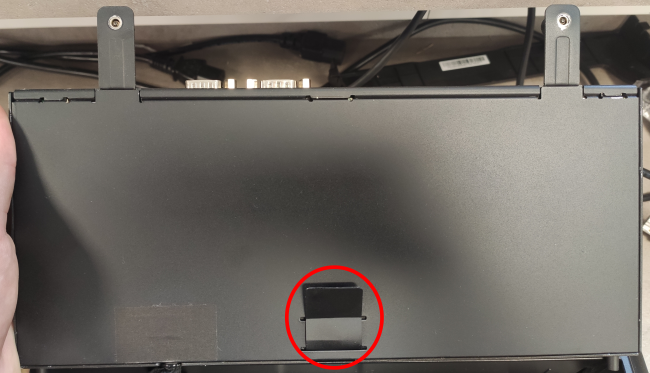

Tirer sur la languette (entouré en rouge) afin de retirer la couvercle
On a donc accès à la carte mère,

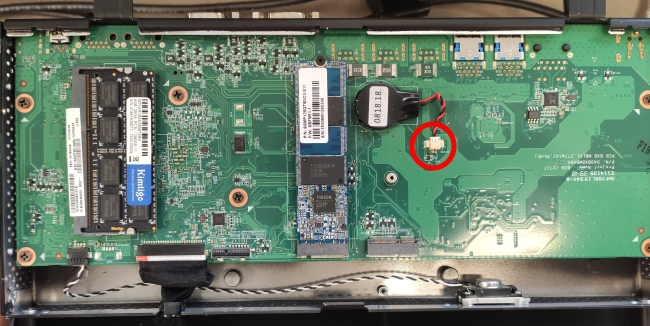

Si le T10 ne s'allume plus mais que l'alimentation est ok, débrancher le connecteur comme si dessous, attendre 1 min, faire une décharge condo puis rebrancher la connectique, tout refermer puis tester.
Pour récupérer le disque M2
Dévisser à l'aide d'un tournevis cruciforme la vis (entouré en rouge)
Le disque se lève
Vous pouvez le retirer délicatement
Puis faire la documentation dans l'autre sens pour remonter le nouveau disque M2
